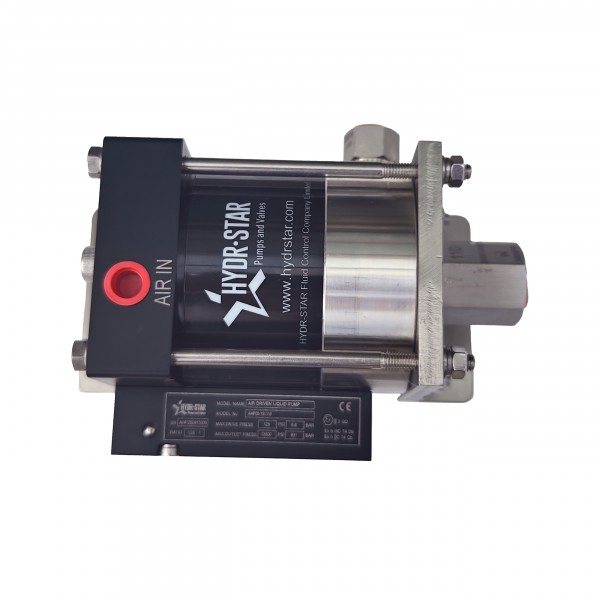

AHP03 시리즈 단일 구동 단동식
특징
9가지 혼합비 선택 가능.
유량 최대 8.3L/min.
접액 재질 선택 가능.
압력 최대 25,000psi(1723bar).
모든 유압유, 물(일반 또는 증류수), 용제, 순한 화학물질, 액화 가스에 사용 가능.
성능 및 사양
펌프 모델 코드 | 맥스아웃 프레스 | 실제 비율 | 디시/사이클 | 최대 유량 | 입구 포트 | 출구 포트 | 에어 드라이브 포트 |
AHP03-1S-5 | 625psi (4.3MPa) | 5.6:1 | 13.6ml | 8.30I/분 | 3/4" FNPT | 1/2" FNPT | 1/4" FNPT |
AHP03-1S-7 | 900psi (6.2MPa) | 7.8:1 | 9.8ml | 6.0I/분 | 3/4" FNPT | 1/2" FNPT | 1/4" FNPT |
AHP03-1S-12 | 1500psi (10.3MPa) | 14:1 | 5.9ml | 3.83I/분 | 3/8" FNPT | 1/4" FNPT | 1/4" FNPT |
AHP03-1S-21 | 2600psi (17.9MPa) | 25:1 | 3.3ml | 2.13I/분 | 3/8" FNPT | 1/4" FNPT | 1/4" FNPT |
AHP03-1S-36 | 4500psi (31MPa) | 41:1 | 2.0ml | 1.281/분 | 3/8" FNPT | 1/4" FNPT | 1/4" FNPT |
AHP03-1S-71 | 8800psi (60.7MPa) | 82:1 | 1.0ml | 0.64I/분 | 3/8" FNPT | 1/4" FNPT | 1/4" FNPT |
AHP03-1S-110 | 13,500psi (93.1MPa) | 126:1 | 0.6ml | 0.42I/분 | 3/8" FNPT | 1/4" FNPT | 1/4" FNPT |
AHP03-1S-188 | 15,000psi (103.4MPa) | 217:1 | 0.4ml | 0.29I/분 | 3/8" FNPT | 1/4" HF | 1/4" FNPT |
AHP03-1S-220 | 25,000psi (172.4MPa) | 237:1 | 0.34ml | 0.22I/분 | 3/8" FNPT | 1/4" HF | 1/4" FNPT |
"HF"는 암형 고압 연결을 의미합니다. 최대 출력 압력은 110psi(0.76MPa)의 공기 구동 압력을 기준으로 하며, 최대 유량은 0psi(공회전 상태)의 출력 압력을 기준으로 합니다.
치수
참고: AHP03-1S-5의 경우 A = 8.73x1.65(221.8x42); AHPO3-1S-7의 경우 A = 5.74x1.65(145.7x42); 기타 펌프의 경우 A = 5.58x1.65(141.7x42).
성능 곡선
참고: 그림의 음영 부분은 과도한 순환 속도 또는 압력을 나타냅니다. 간헐적으로 사용하십시오.
