Single Drive Single Acting Gas Booster_AGB06 Series (에어드리븐펌프)
관련링크
본문

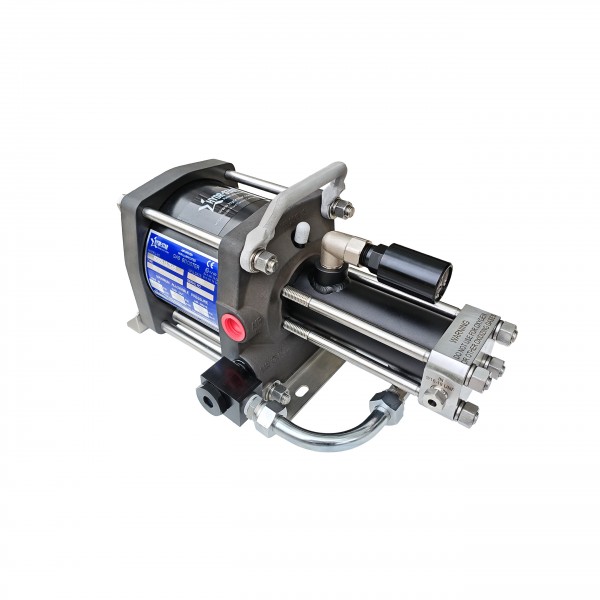

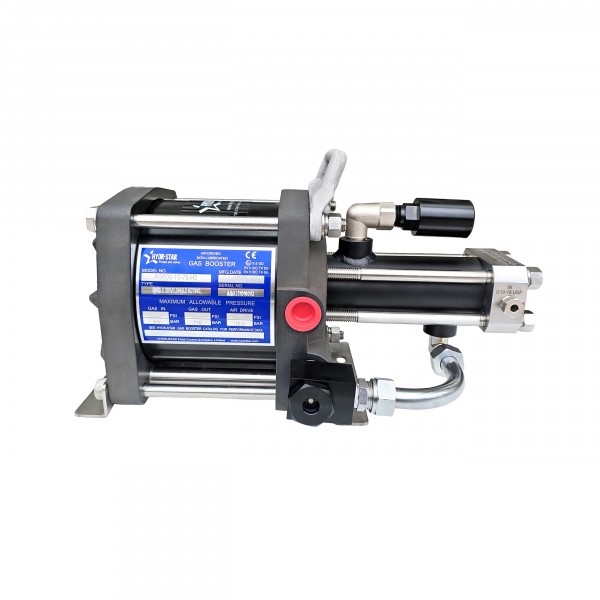

싱글 드라이브 싱글 액팅 가스 부스터
특징
6가지 기어비 선택 가능.
최대 공기 구동 압력 Pa=150 psig(10.3bar).
씰 재질 선택 가능.
가스 배출 압력 최대 11250 psig(776bar).
윤활유 불필요.
성능 및 사양
Pa: 공기 구동 압력 | Ps: 가스 유입 압력. | ||||||||||
부스터 모델 코드 | 최대 정격 | 최소 정격 가스 공급량 | 최대 정격 가스 배출 압력(psig) | 실제 ML | 아울렛 가판대 프레스.포뮬라 | 최대 압축비 | 가스 유입구 및 배출구 포트 | 에어 드라이브 포트 | ||
불활성 기체 | 수소 | 산소 | ||||||||
AGB06-1S-4 | 1250 | 25 | 1250 | 1250 | 1250 | 163mL | 4 ·Pa | 20:1 | 3/8" FNPT | 3/4" FNPT |
AGB06-1S-7 | 1050 | 25 | 1050 | 1050 | 1050 | 216mL | 7 ·Pa | 20:1 | 3/8" FNPT | 3/4" FNPT |
AGB06-1S-15 | 2250 | 50 | 2250 | 2250 | 2250 | 102mL | 15 ·Pa | 20:1 | 1/4" HF | 3/4" FNPT |
AGB06-1S-30 | 4500 | 100 | 4500 | 4500 | 4500 | 51mL | 30 ·Pa | 25:1 | 1/4" HF | 3/4" FNPT |
AGB06-1S-50 | 7500 | 100 | 7500 | 7500 | 5000 | 32mL | 50 ·Pa | 25:1 | 1/4" HF | 3/4" FNPT |
AGB06-1S-75 | 11250 | 250 | 11250 | 11250 | 5000 | 20mL | 75 ·Pa | 25:1 | 1/4" HF | 3/4" FNPT |
"HF"는 암형 고압 연결을 의미합니다.
치수
참고: AGB06-1S-7의 경우 A= 4.98인치(126.4mm), B=16.79인치(426.4mm)입니다. 다른 부스터의 경우 A= 3.46인치(88mm), B= 16.39인치(416.4mm)입니다.
성능 곡선
(약 90psig의 공기압력으로 구동)
