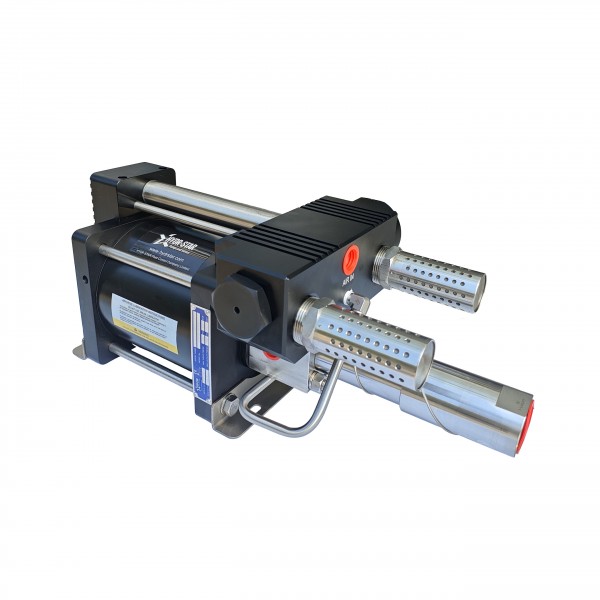

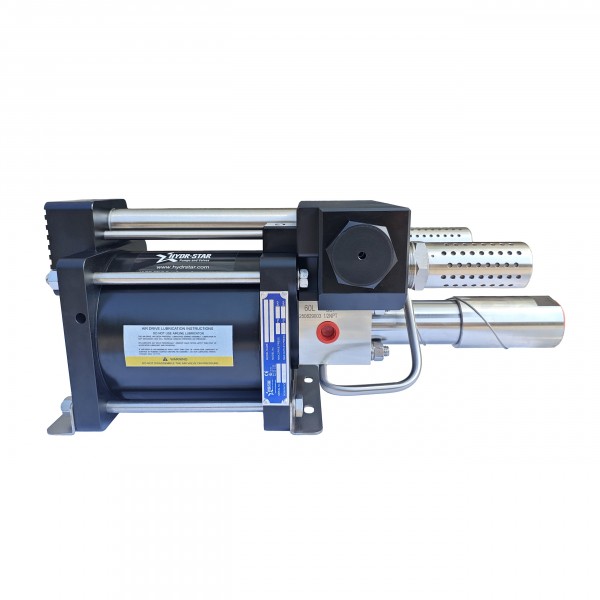

Long Stroke Single Drive Double Acting_AHP06 Series(장행정 단구동 복동식)
관련링크
본문
특징
5가지 비율 선택 가능.
유량 최대 132L/min.
접액 재질 선택 가능.
압력 최대 10,000psi(690bar).
구동 압력 30~125psi(2~8.6bar).
모든 유압유, 물(일반 또는 증류수), 용제, 약한 화학물질, 액화 가스.
성능 및 사양
펌프 모델 코드 | 맥스아웃 프레스 | 실제 비율 | 디시/사이클 | 최대 유량 | 입구 포트 | 출구 포트 | 에어 드라이브 포트 |
AHP06-1D-7L | 1000psi (6.9MPa) | 8.2:1 | 463mL | 132L/분 | 1-1/4" FNPT | 3/4" FNPT | 3/4" FNPT |
AHP06-1D-12L | 1850psi (12.8MPa) | 14:1 | 260mL | 82.1L/분 | 1-1/4" FNPT | 3/4" FNPT | 3/4" FNPT |
AHP06-1D-35L | 4375psi (30.2MPa) | 40:1 | 98mL | 31L/분 | 1-1/4" FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-1D-60L | 7500psi (51.7MPa) | 69:1 | 57mL | 18.1L/분 | 1-1/4" FNPT | 1/2" FNPT | 3/4" FNPT |
AHP06-1D-100L | 10,000psi (69MPa) | 120:1 | 32mL | 10.7L/분 | 1-1/4" FNPT | 1/2" FNPT | 3/4" FNPT |
*최대 토출 압력은 125psi(0.86MPa)의 공기 구동 압력을 기준으로 합니다. 최대 유량은 0psi(공회전 상태)의 토출 압력을 기준으로 합니다.
치수
성능 곡선
